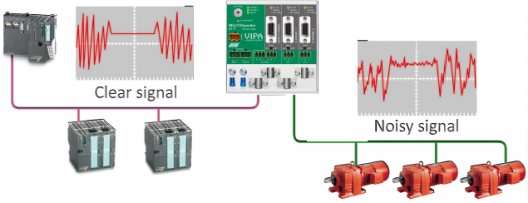

Повторители (репитеры) VIPA Profibus DP от YASKAWA обеспечивают гальваническое разделение сегментов сети и регенерацию передаваемых между ними сигналов, что позволяет увеличить расстояние между устройствами сети сохранив скорость передачи данных.

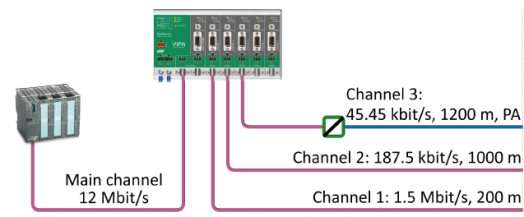

Так же в зависимости от модели повторителя они могут обеспечивать дополнительные функции: отключать устройства не останавливая работу сети, обеспечить резервирование каналов связи, защитится от помех, подключить несколько устройств с разными скоростями обмена не снижая максимальной.
При этом повторители VIPA прозрачны для циркулирующих в сети PROFIBUS данных и не требуют никакого программного конфигурирования.

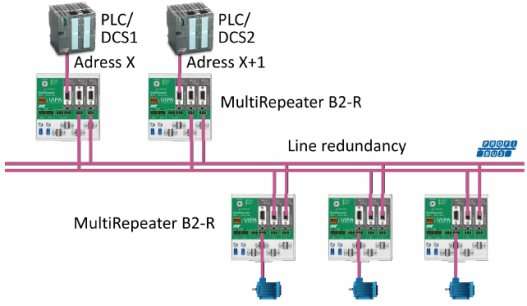

Резервирование линий связи Profibus DP
• Поддержка всех протоколов PROFIBUS DP, а также PROFIsafe, PROFIdrive и MPI.
• Скорость передачи от 9,6 кбит/с до 12 Мбит/с (автонастройка).
• Длина сегмента сети до 1200 м.
• До 31 устройства в сегменте сети.
• Встроенные терминальные резисторы (коммутируемые).
• Гальваническая изоляция сегментов сети.
• Номинальное напряжение питания 24 В пост. тока.
|

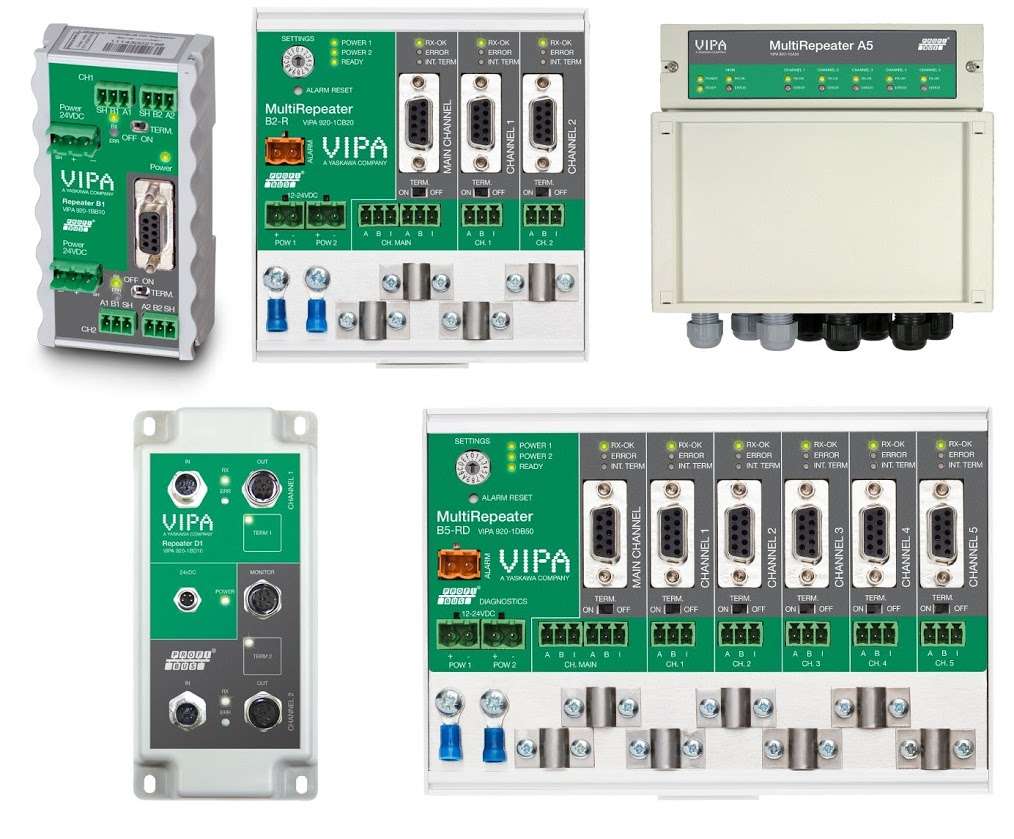

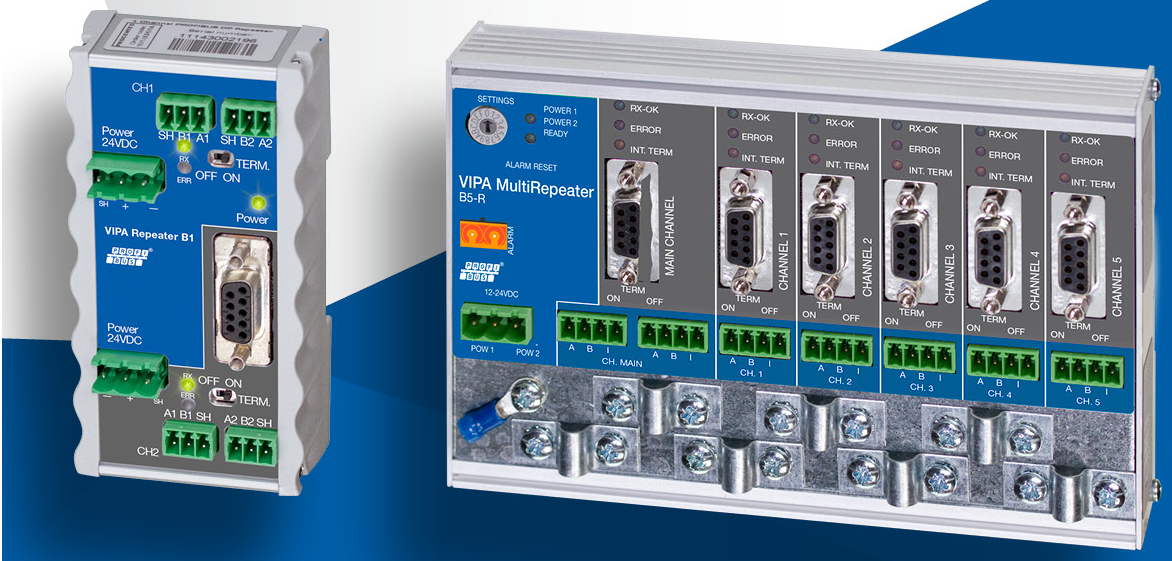

Заказной код YASKAWA |
Описание модели VIPA |
Заказной код YASKAWA |
Описание модели VIPA |
|
920-1BB10 |
Повторитель B1 для сетей PROFIBUS DP/MPI (RS-485, 12 Мбит/с), 2 сегмента, степень защиты IP20 |
920-1BD10 |
Повторитель D1 для сетей PROFIBUS DP/MPI (RS-485, 12 Мбит/с), 2 сегмента, степень защиты IP66 |
|
920-1CB20 |
Повторитель MultiRepeater B2-R для сетей PROFIBUS, 3 сегмента с функцией резервирования, степень защиты IP20 |
920-1CA50 |
Повторитель MultiRepeater A5 для сетей PROFIBUS, 5 каналов, степень защиты IP65 |
|
920-1CB50 |
Повторитель MultiRepeater B5-R для сетей PROFIBUS, 5 каналов c функцией резервирования для 2 сегментов, степень защиты IP20 |
920-1DB50 |
Повторитель MultiRepeater B5-RD для сетей PROFIBUS, 5 каналов c функцией резервирования для 2 сегментов и диагностикой, степень защиты IP20 |
|
921-1EB50 |
Повторитель MultiSwitch B5-R, для сетей PROFIBUS, 5 каналов c функцией резервирования для 2 сегментов и индивидуальной скоростью обмена для всех сегментов, степень защиты IP20 |
920-1DB50 |
Активный терминатор Term T1 для шины PROFIBUS, резистивный делитель 390 / 220 / 390 Ом,, степень защиты IP20 |
