Profibus DP

Profibus (Process Field Bus) (читается «профи бас») — семейство открытых промышленных сетей (fieldbus), прототип которой был разработан компанией Siemens AG для своих промышленных контроллеров Simatic. На основе этого прототипа Организация пользователей Profibus разработала международные стандарты. Очень широко распространена в Европе, особенно в машиностроении и управлении промышленным оборудованием.

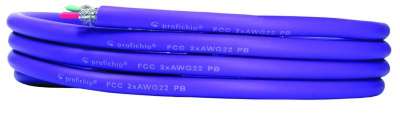

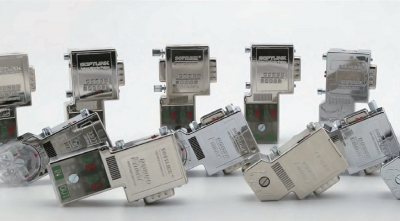

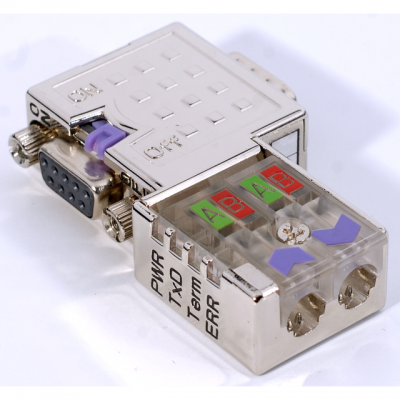

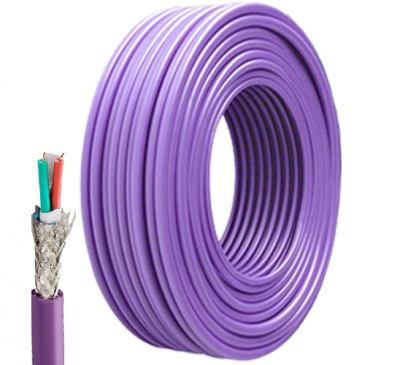

Profibus DP (Decentralized Peripheral — распределённая периферия) — сеть, ориентированная на обеспечение скоростного обмена данными между системами автоматизации (ведущими\мастер DP-устройствами) и устройствами распределённого ввода-вывода и исполнительными устройствами, например, частотниками или регуляторами процесса (ведомыми DP-устройствами). Протокол характеризуется минимальным временем передачи данных и высокой стойкостью к воздействию внешних электромагнитных полей при использовании специализированного кабеля и разъемов, например, VIPA 830-0Lxx и 972-0DPxx. Электрически сеть близка к RS-485, но сетевые карты используют двухпортовую память, что позволяет устройствам обмениваться данными без загрузки процессора контроллера.

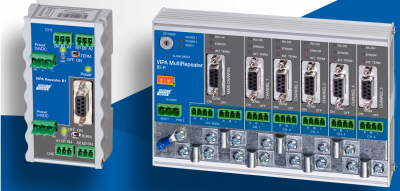

Физически Profibus может представлять собой: электрическую сеть с шинной топологией, использующую экранированную витую пару, соответствующую стандарту RS-485 со скоростью передачи данных по ней может варьироваться от 9,6 Кбит/сек до 12 Мбит/сек в зависимости от длины сегмента. Для увеличения длины сегмента и количества ведомых устройств используются репитеры (Repeater) или повторители Profibus DP. Так же репиторы обеспечивают резервирование каналов связи (VIPA 920-1CB20), объединение сегментов сети с разными скоростями (VIPA 921-1EB50) и «горячее» отключение устройств на обслуживание (VIPA 924-1BB10).

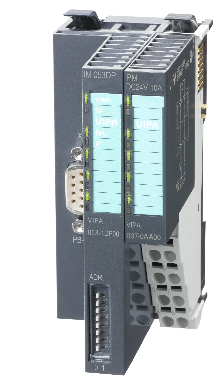

Поддержка Profibus DP широко представлена в оборудовании, поставляемом ООО «КоСПА». Ведущими устройствами (Master) могут быть программируемые контроллеры VIPA SLIO, 300S+. В качестве ведомыми устройств (slave) можно использовать универсальные регуляторы X5 и Q5 ASCON TECNOLOGIC, панели оператора ESA EW100AA, малый логический контроллер SG2, ПЛК VIPA SLIO преобразователи частоты переменного тока YASKAWA J1000, V1000, A1000, L1000, U1000, GA500, GA700, распределенный ввод\вывод VIPA SLIO.
