Широкий модельный ряд сервомоторов YASKAWA SIGMA-5 позволяет выбрать двигателей непосредственно под конкретные нужды заказчика. Отличительными чертами являются высокая способность к перегрузкам (120% - 90с, 150% - 60с), сравнительно малые размеры моторов, высокое разрешение встроенных энкодеров двигателя (20 бит).

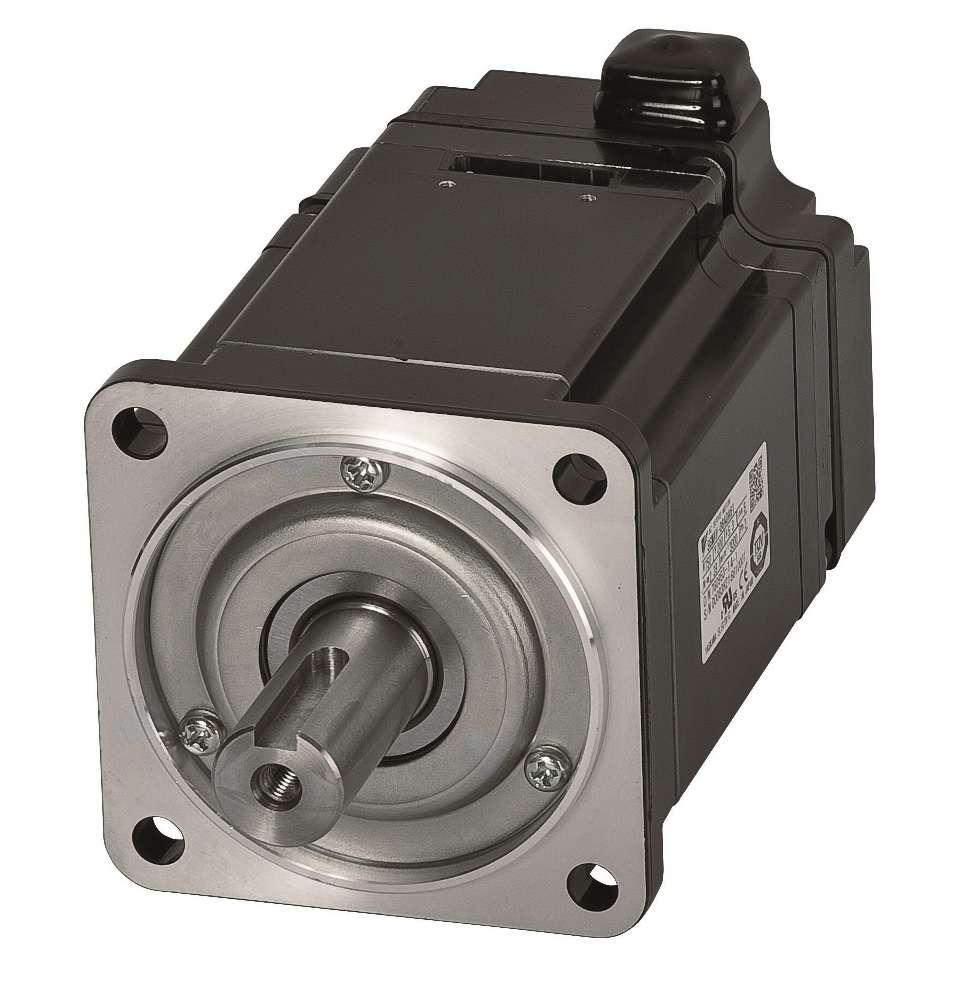

Линейка серводвигателей SGMAV серии Sigma-5 обладает малой мощностью (до 1 кВт) и низким и средним моментом инерции.
Чрезвычайно низкая инерция.
Величина мгновенного пикового крутящего момента достигает 300% от величины номинального крутящего момента.
Установлен энкодер высокого разрешения.
Опция стояночного тормоза.
Входное питание - 200В.
Мощность от 50 до 1000 Вт.
Крутящий момент - 0,159 - 3,18 Нм.
Номинальная скорость 3000 об/мин.
Максимальная скорость 6000 об/мин.
Применяются в оборудование для производства полупроводников и электроники, сверлильных станках, манипуляторах.
|
Заказной код YASKAWA |
Описание Серводвигателя |
|
SGMAV-A5A3A61 |
Серводвигатель переменного тока серии Sigma-5 3 фазы 200В, 0.05 кВт (0.159 Нм номинальный, 0.477 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания) |
|
SGMAV-01A3A61 |
Серводвигатель переменного тока серии Sigma-5 3 фазы 200В, 0.1 кВт (0.318 Нм номинальный, 0.955 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания) |
|
SGMAV-C2A3A61 |
Серводвигатель переменного тока серии Sigma-5 3 фазы 200В, 0.15 кВт (0.477 Нм номинальный, 1.43 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания) |
|
SGMAV-02A3A61 |
Серводвигатель переменного тока серии Sigma-5 3 фазы 200В, 0.2 кВт (0.637 Нм номинальный, 1.91 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания) |
|
SGMAV-04A3A61 |
Серводвигатель переменного тока серии Sigma-5 3 фазы 200В, 0.4 кВт (1.27 Нм номинальный, 3.82 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания) |
|
SGMAV-06A3A61 |
Серводвигатель переменного тока серии Sigma-5 3 фазы 200В, 0.55 кВт (1.75 Нм номинальный, 5.25 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания) |
|
SGMAV-08A3A61 |
Серводвигатель переменного тока серии Sigma-5 3 фазы 200В, 0.75 кВт (2.39 Нм номинальный, 7.16 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания) |
|
SGMAV-10A3A61 |
Серводвигатель переменного тока серии Sigma-5 3 фазы 200В, 1.0 кВт (3.18 Нм номинальный, 9.55 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания) |
|
SGMAV-A5ADA61 |
Серводвигатель переменного тока серии Sigma-5 3 фазы 200В, 0.05 кВт (0.159 Нм номинальный, 0.477 Нм максимальный) 20-бит инкрементальный энкодер |
|
SGMAV-01ADA61 |
Серводвигатель переменного тока серии Sigma-5 3 фазы 200В, 0.1 кВт (0.318 Нм номинальный, 0.955 Нм максимальный) 20-бит инкрементальный энкодер |
|
SGMAV-C2ADA61 |
Серводвигатель переменного тока серии Sigma-5 3 фазы 200В, 0.15 кВт (0.477 Нм номинальный, 1.43 Нм максимальный) 20-бит инкрементальный энкодер |
|
SGMAV-02ADA61 |
Серводвигатель переменного тока серии Sigma-5 3 фазы 200В, 0.2 кВт (0.637 Нм номинальный, 1.91 Нм максимальный) 20-бит инкрементальный энкодер |
|
SGMAV-04ADA61 |
Серводвигатель переменного тока серии Sigma-5 3 фазы 200В, 0.4 кВт (1.27 Нм номинальный, 3.82 Нм максимальный) 20-бит инкрементальный энкодер |
|
SGMAV-06ADA61 |
Серводвигатель переменного тока серии Sigma-5 3 фазы 200В, 0.55 кВт (1.75 Нм номинальный, 5.25 Нм максимальный) 20-бит инкрементальный энкодер |
|
SGMAV-08ADA61 |
Серводвигатель переменного тока серии Sigma-5 3 фазы 200В, 0.75 кВт (2.39 Нм номинальный, 7.16 Нм максимальный) 20-бит инкрементальный энкодер |
|
SGMAV-10ADA61 |
Серводвигатель переменного тока серии Sigma-5 3 фазы 200В, 1.0 кВт (3.18 Нм номинальный, 9.55 Нм максимальный) 20-бит инкрементальный энкодер |
|
SGMAV-A5A3A6C |
Серводвигатель переменного тока серии Sigma-5 3 фазы 200В, 0.05 кВт (0.159 Нм номинальный, 0.477 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания), со встроенным тормозом |
|
SGMAV-01A3A6C |
Серводвигатель переменного тока серии Sigma-5 3 фазы 200В, 0.1 кВт (0.318 Нм номинальный, 0.955 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания), со встроенным тормозом |
|
SGMAV-C2A3A6C |
Серводвигатель переменного тока серии Sigma-5 3 фазы 200В, 0.15 кВт (0.477 Нм номинальный, 1.43 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания), со встроенным тормозом |
|
SGMAV-02A3A6C |
Серводвигатель переменного тока серии Sigma-5 3 фазы 200В, 0.2 кВт (0.637 Нм номинальный, 1.91 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания), со встроенным тормозом |
|
SGMAV-04A3A6C |
Серводвигатель переменного тока серии Sigma-5 3 фазы 200В, 0.4 кВт (1.27 Нм номинальный, 3.82 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания), со встроенным тормозом |
|
SGMAV-06A3A6C |
Серводвигатель переменного тока серии Sigma-5 3 фазы 200В, 0.55 кВт (1.75 Нм номинальный, 5.25 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания), со встроенным тормозом |
|
SGMAV-08A3A6C |
Серводвигатель переменного тока серии Sigma-5 3 фазы 200В, 0.75 кВт (2.39 Нм номинальный, 7.16 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания), со встроенным тормозом |
|
SGMAV-10A3A6C |
Серводвигатель переменного тока серии Sigma-5 3 фазы 200В, 1.0 кВт (3.18 Нм номинальный, 9.55 Нм максимальный) 20-бит абсолютный энкодер (без внешнего источника питания), со встроенным тормозом |
|
SGMAV-A5ADA6C |
Серводвигатель переменного тока серии Sigma-5 3 фазы 200В, 0.05 кВт (0.159 Нм номинальный, 0.477 Нм максимальный) 20-бит инкрементальный энкодер, со встроенным тормозом |
|
SGMAV-01ADA6C |
Серводвигатель переменного тока серии Sigma-5 3 фазы 200В, 0.1 кВт (0.318 Нм номинальный, 0.955 Нм максимальный) 20-бит инкрементальный энкодер, со встроенным тормозом |
|
SGMAV-C2ADA6C |
Серводвигатель переменного тока серии Sigma-5 3 фазы 200В, 0.15 кВт (0.477 Нм номинальный, 1.43 Нм максимальный) 20-бит инкрементальный энкодер, со встроенным тормозом |
|
SGMAV-02ADA6C |
Серводвигатель переменного тока серии Sigma-5 3 фазы 200В, 0.2 кВт (0.637 Нм номинальный, 1.91 Нм максимальный) 20-бит инкрементальный энкодер, со встроенным тормозом |
|
SGMAV-04ADA6C |
Серводвигатель переменного тока серии Sigma-5 3 фазы 200В, 0.4 кВт (1.27 Нм номинальный, 3.82 Нм максимальный) 20-бит инкрементальный энкодер, со встроенным тормозом |
|
SGMAV-06ADA6C |
Серводвигатель переменного тока серии Sigma-5 3 фазы 200В, 0.55 кВт (1.75 Нм номинальный, 5.25 Нм максимальный) 20-бит инкрементальный энкодер, со встроенным тормозом |
|
SGMAV-08ADA6C |
Серводвигатель переменного тока серии Sigma-5 3 фазы 200В, 0.75 кВт (2.39 Нм номинальный, 7.16 Нм максимальный) 20-бит инкрементальный энкодер, со встроенным тормозом |
|
SGMAV-10ADA6C |
Серводвигатель переменного тока серии Sigma-5 3 фазы 200В, 1.0 кВт (3.18 Нм номинальный, 9.55 Нм максимальный) 20-бит инкрементальный энкодер, со встроенным тормозом |
