СИПУ АЛЬФА+ Е2, E3, Е4, E5

Система Индикации и Позиционного Управления (СИПУ) АЛЬФА+ предназначена для управления приводами и электроавтоматикой станков, координатных машин и манипуляторов, для которых важна точность движения и удержания позиции, но сами движения отличаются простотой, а интерфейс управления должен быть интуитивно понятным. СИПУ может быть использована при комплектной замене с приводами таких систем как позиционные ЧПУ и УЦИ (например, LJUMO-61/63, TNC121, K524, K525, РАЗМЕР 2М и СППУ) для повышения производительности станков и оборудования, упрощения их обслуживания и контроля за их использованием и режимами работы.

Графический интерфейс СИПУ АЛЬФА разработан с учетом работы с системой операторами знакомыми с технологическими основами работы на станках и манипуляторах, но не знакомых с G и M кодами, а также нюансами настройки и работы приводов. Работа с оператором ведется в диалоговом режиме, а все сообщения и предупреждения выполнены в виде текстовых сообщений на русском языке.

Система управления обеспечивает следующие основные режимы работы и функции:

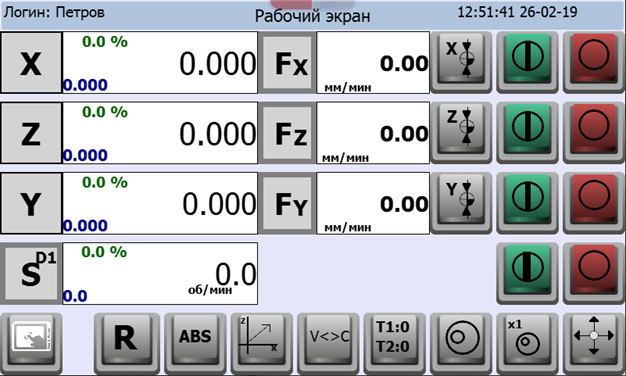

  • Индикация положения осей, скорости шпинделя и момент на них;

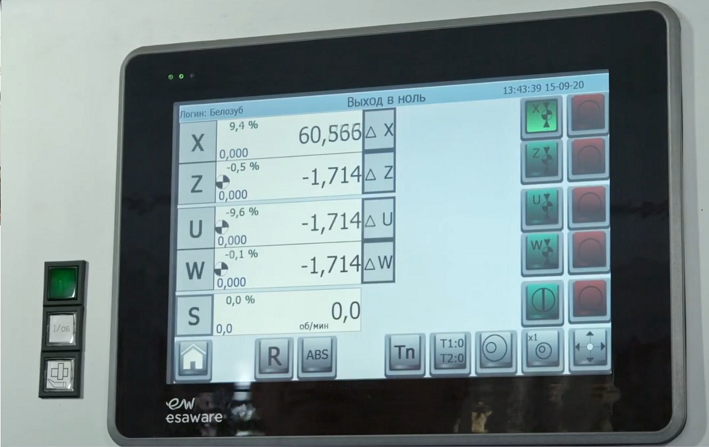

  • Выход в ноль по осям станка и привязка до 8 инструментов;

  • Линейная интерполяция по двум осям;

  • Обеспечение постоянства скорости резанья (для токарных применений);

  • Режим ручного управления осями от штурвальчика;

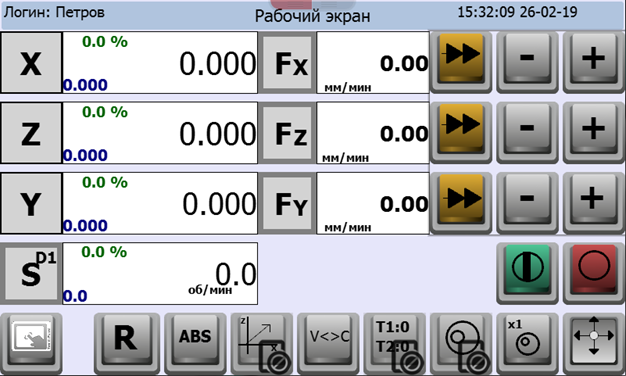

  • Режим ручного управления осями от крестовика (электронного на экране или физического на пульте) с заданными подачами и быстрыми ходами;

  • Режим ручного управления осями: позиционирование по заданными координатам (абсолютным или относительным), с заданными подачами, минутными или оборотными;

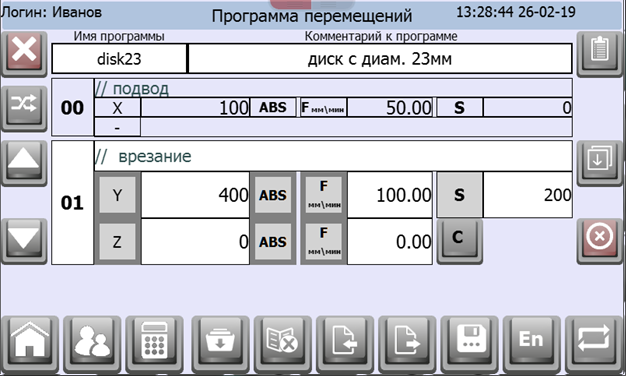

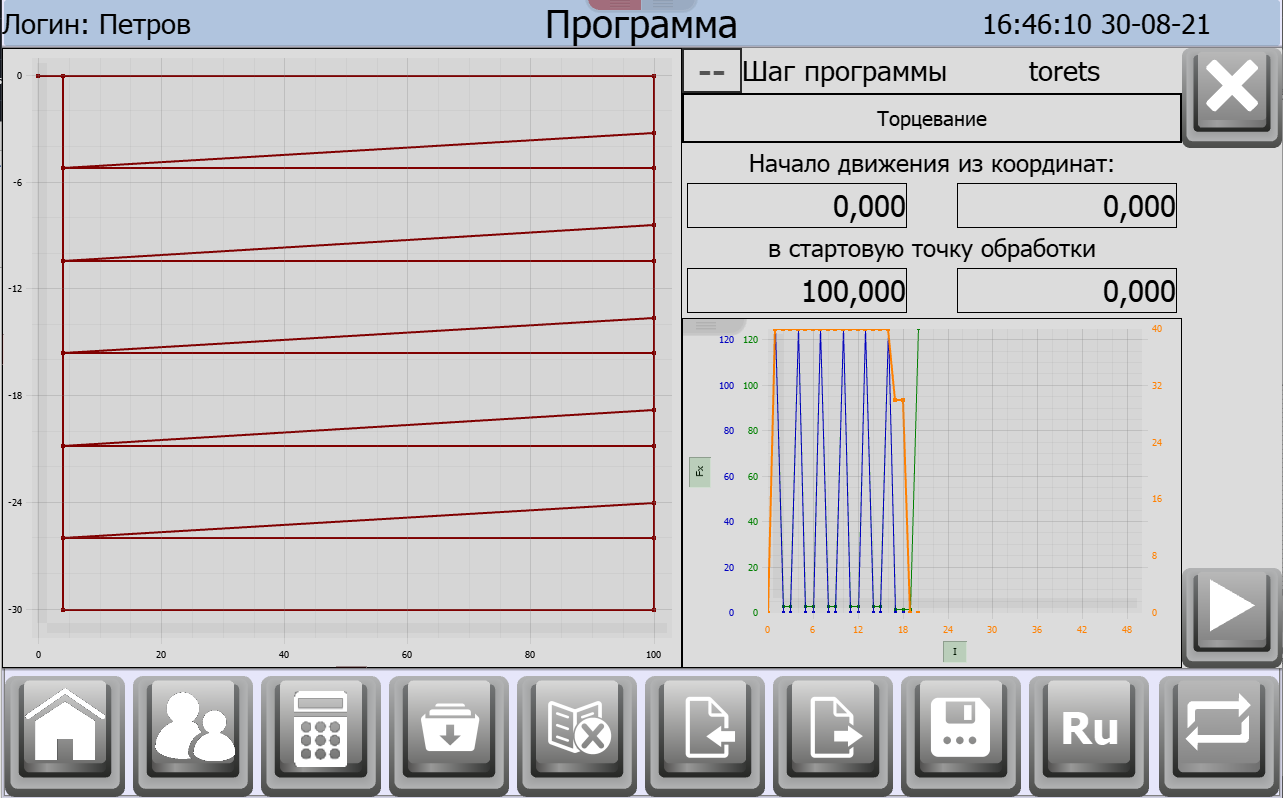

  • Автоматический режим выполнения программы перемещений. Координаты и скорости перемещений могут быть заданы в табличном виде как на экране системы, так и в Excel или Блокноте на ПК, а также получены в режиме «Обучения» при ручных перемещениях. Программа может быть дополнена комментариями на русском языке. Количество созданных программ ограничено только памятью системы (3 Гб);

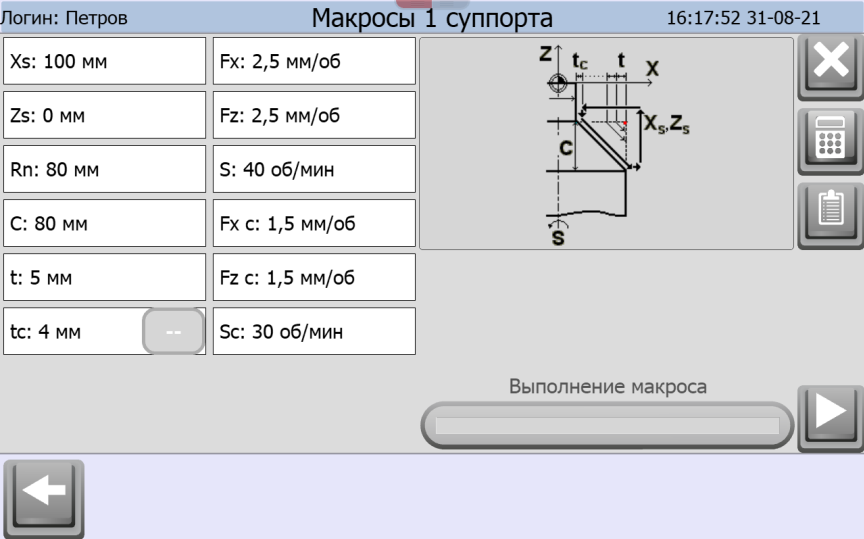

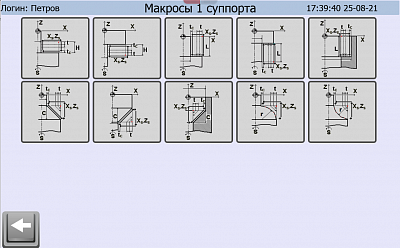

  • В токарных версиях СИПУ предусмотрены макросы автоматического заполнения программы для задания стандартных токарных циклов: торцевое точение, нижнее торцевое точение, продольное точение, нижнее продольное точение, внутреннее продольное точение, внешний конус, нижний внешний конус, внутренний конус, выпуклая галтель, вогнутая галтель;

  • В экранах макросов добавлены кнопки вызова таблиц подач в зависимости от типа обработки, резца и материала;

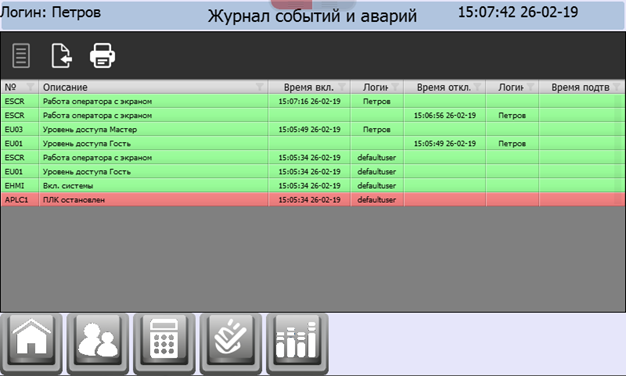

  • Регистрация в журнале событий и аварий времени включения и выключения станка, действий оператора, режимов работы станка и его элементов. Возможна выгрузка данных на ПК через USB или ftp сервер.


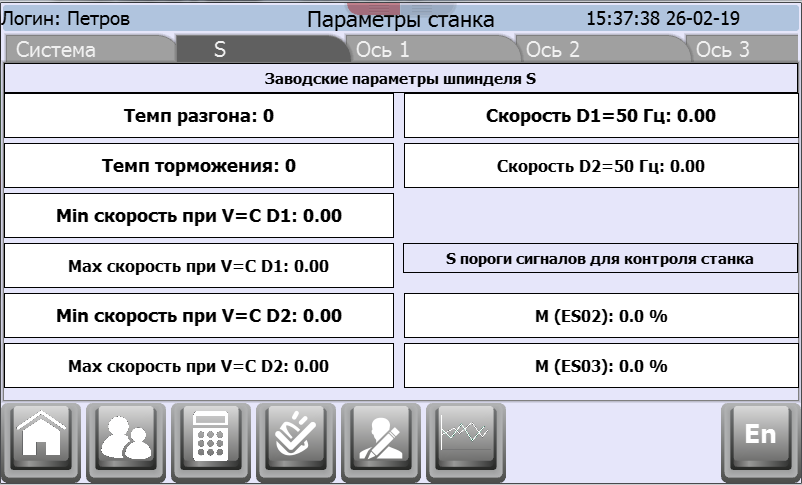

СИПУ рассчитана на работу с сервоприводами и частотными преобразователями YASKAWA по интерфейсу EtherCAT, что обеспечивает компактность системы управления, передачу параметров привода из системы управления, помехозащищенность передачи данных и как следствие точность позиционирования. Для повышения точности и устранения влияния особенностей механики (люфтов, нелинейностей пути и т.п.) к сервоприводам Sigma-5 и Sigma-7 можно подключить внешние датчики положения (линейки). Сервопривода серии Sigma-7 так же имеют встроенную функцию компенсации механического люфта без дополнительного внешнего датчика.


Программа электроавтоматики для встроенного контроллера реализуется в среде программирования Codesys 3.5 на ПК в соответствии со стандартов МЭК/IEC 61131-3 поддержкой языков IL, LD, FBD, ST, SFC. Количество и типы входов-выходов ограничены только возможностями модулей SLIO, а подключение их к системе по сети EtherCAT обеспечивает возможность использования нескольких удаленных станций (например, для выносных пультов) соединённых с основной системой всего одним кабелем.


КоСПА: Новая версия СИПУ АЛЬФА+ E4
КоСПА: Новая версия СИПУ с контролем использования станка.
ООО "КоСПА": Обновление функций СИПУ Альфа+ 2.4

Обзор применений:
Токарно-карусельный станок 1516
Координатно-расточной станок Hauser MP-54

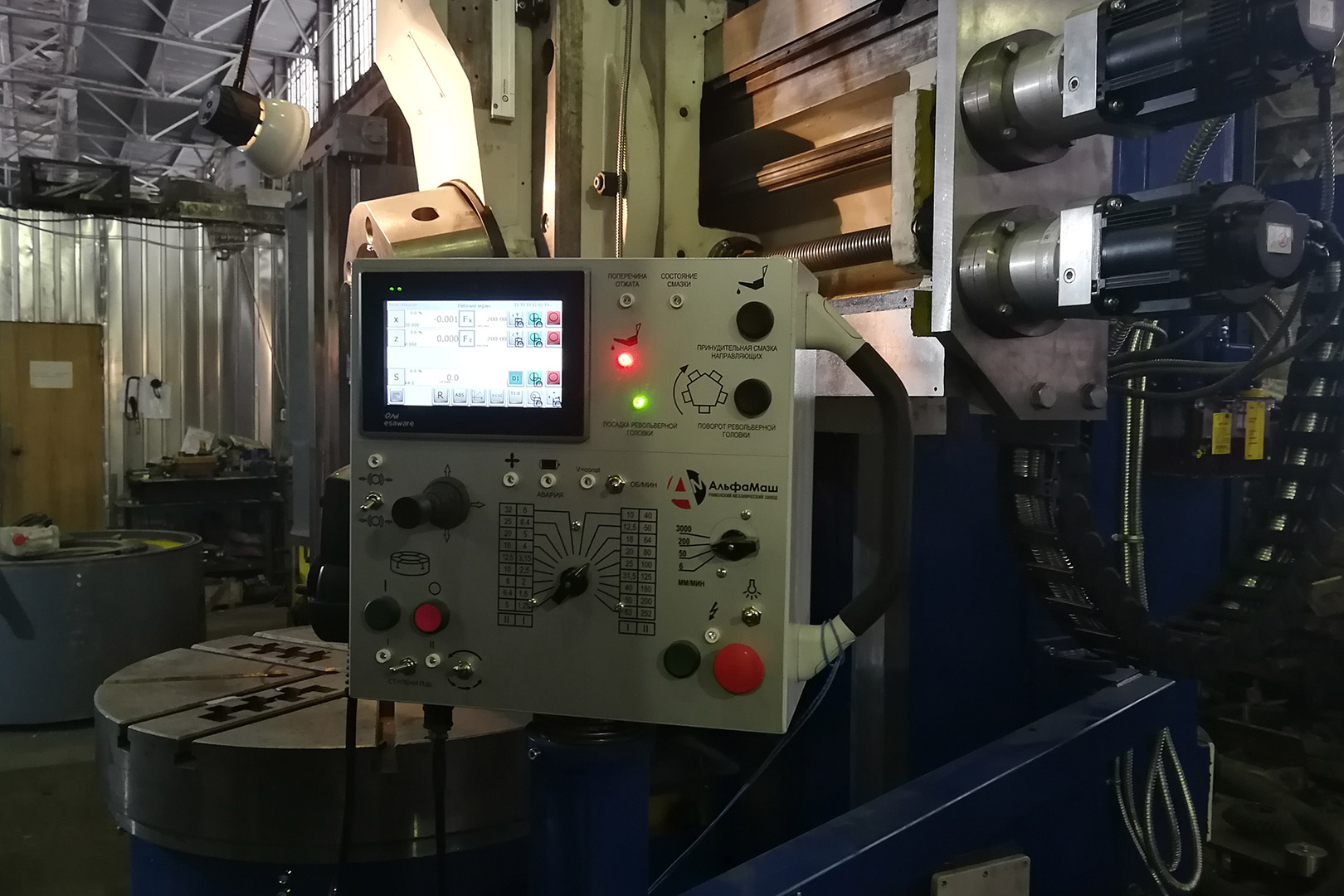

Модернизация токарно-карусельного станка 1525 с СИПУ АЛЬФА+
Модернизация горизонтально-расточного станка 2А637 с СИПУ АЛЬФА+

Заказать товар Задать вопрос

Список заказных кодов

Начальный код

Описание системы

Начальный код

Описание системы

СИПУ АЛЬФА+ Е2

Позиционное управление (с линейной интерполяцией) двумя сервоприводами YASKAWA, 1 шпиндель (функция постоянства скорости), экран сенсорный цветной, диагональ 7 дюймов 16:9. Система предназначена для станков токарной группы: специальных тяжелых (1А660, 1А670, РТ817, РТ858, РТ958, РТС317, РТС160),  лоботокарных (1Н692, 1М65, 1693, РТ39, РТ445, DP, DPS), односуппортных карусельных станков (1512, 1516б 1А512, 1А516)

СИПУ АЛЬФА+ Е3

Позиционное управление (с линейной интерполяцией) тремя сервоприводами YASKAWA, 1 шпиндель (функция постоянства скорости), экран сенсорный цветной, диагональ 7 или 12 дюймов 16:9. Система предназначена для фрезерных станков и координатно-расточных станков (6Т13, 6720В, 67К25П, 2А430, 2А450, 2Е450, Micromat)

СИПУ АЛЬФА+ Е4

Позиционное управление (с линейной интерполяцией) четырьмя сервоприводами YASKAWA, 1 шпиндель (функция постоянства скорости), экран сенсорный цветной, диагональ 12 дюймов 16:9. Система предназначена для двухсуппортных карусельных станков (1525, 1531, 1Л532, 1540, 1541, 1550, 1553) и горизонтально-расточные станки (2А635, 2Б635, 2А656, 2Е656)

СИПУ АЛЬФА+ Е5

Позиционное управление (с линейной интерполяцией) пятью сервоприводами YASKAWA, 1 шпиндель (функция постоянства скорости), экран сенсорный цветной, диагональ 12 дюймов 16:9. Система предназначена для  координатно-расточных (2Е460, 2А460, 2Е470, 2А470,) и горизонтально-расточных станков (2А622, 2А636, 2А637, 2Е656)

---

---

СИПУ АЛЬФА+ 3ЕК

Устаревшее обозначение
