ASCON TECNOLOGIC Модули ввода\вывода CANOpen SigmaDue

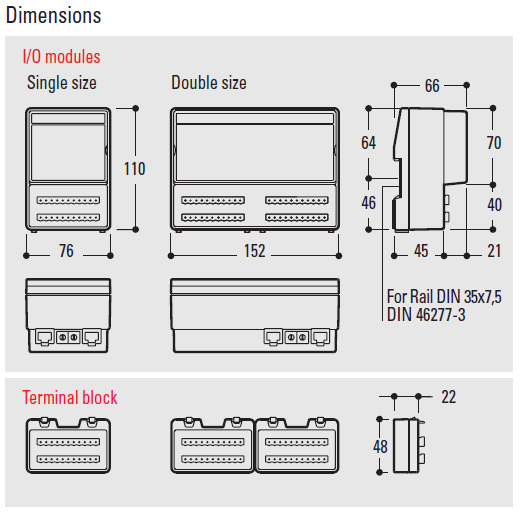

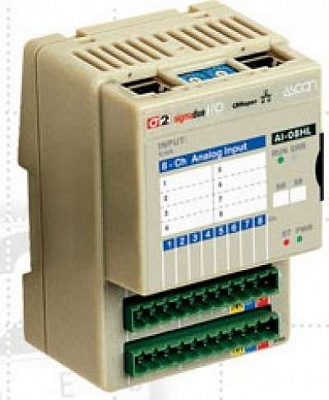

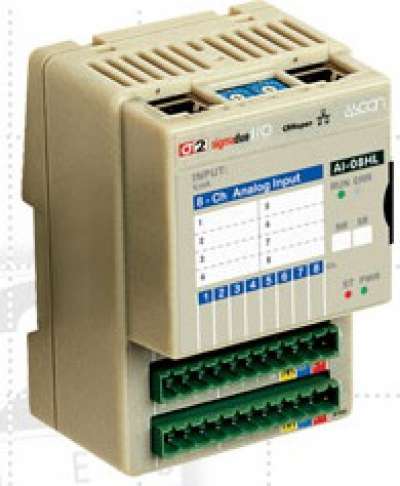

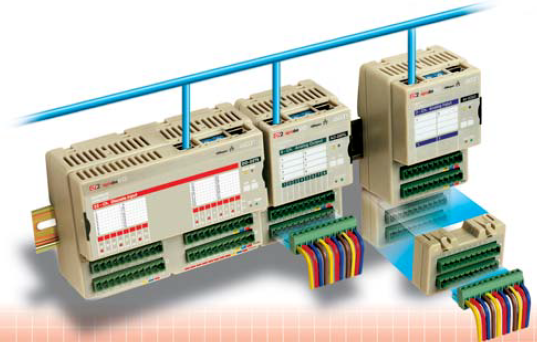

ASCON SigmaDue CANOpen IO модули вид в сборе ASCON SigmaDue CANOpen IO модуль общий вид ASCON SigmaDue CANOpen IO габаритные размеры модулей
Модули серии SigmaDue от ASCON TECNOLOGIC предназначены для сбора данных с датчиков и выдачи управляющих сигналов через сеть CANOpen (профили CiA DS401 и DS404, контроллер CAN 2.0b в соответствии с ISO 11898 ) со скоростью передачи данных до 1 Мб\с. Модули имеют встроенный коммутатор интерфейса с двумя портами с разъемами RJ45.
Модули аналоговых входов IO-СB/AI поддерживают встроенные функции линеаризации и масштабирования сигнала, пределы по сигналов с двумя авариями и тестирования обратной связи (симуляцию входного сигнала). Модули аналоговых выходов IO-СB/AO поддерживают встроенную функцию безопасного уровня выходного сигнала при возникновении ошибки.
Модули дискретных входов IO-СB/DI поддерживают встроенные функции блокирование выходов, моностабильные выходы и тестирования обратной связи (симуляцию входного сигнала).
Конструктив серии соответствует степени защиты IP 20 и рассчитан на установку на стандартную DIN-рейку (35х7,5 мм EN 50022) внутри закрытых шкафов. Питание модулей 24 В=, отклонение питания от -15 до +25%.


Перечень модулей аналоговых входов IO-СB/AI и их основных свойств:

  • AI-02UI - 2 входа: Pt100, Pt1000, TC J, K, N, R, S, T,…, 0/4...20 мА, 0...150 мВ, 0...10 В, 0.1...10kΩ, АЦП 16 бит, погрешность 0.1%, быстродействие 20 мс.
  • AI-08TC - 8 входов: TC J, K, N, R, S, T,…, -300...+300 мВ, -1...+1 В, АЦП 16 бит, погрешность 0.1%, быстродействие 60 мс.
  • AI-04RT - 4 входа: Pt100, Pt1000, TC J, K, N, R, S, T,…, -300...+300 мВ, -1...+1 В, АЦП 16 бит, погрешность 0.1%, быстродействие 120 мс.
  • AI-08HL - 8 входов: 0/4 ... 20 мА, 0...10 В, АЦП 16 бит, погрешность 0.1%, быстродействие 10 мс.
  • AI-08DP - 8 входов: 0/4 ... 20 мАмА, -10...+10 В В, АЦП 16 бит, погрешность 0.1%, быстродействие 10 мс.

Перечень модулей аналоговых выходов IO-СB/AO и их основных свойств:

  • AO-08HL - 8 выходов: 0/4 ... 20 мА, 0...10 В, АЦП 16 бит, погрешность 0.1%, быстродействие 20 мс.
  • AO-08DP - 8 выходов: 0/4 ... 20 мАмА, -10...+10 В В, АЦП 16 бит, погрешность 0.1%, быстродействие 20 мс.

Перечень модулей дискретных входов\выходов IO-СB/DI\DO и их основных свойств:

  • DM-08TS - 8 вх/вых: PNP, счетчики, быстрые сигналы, ШИМ, импульсные выходы.
  • DM-16TS - 8 вх, 8 вых: PNP.
  • DM-32TS – 16 вх, 16 вых: PNP.
  • DI-16LV – 16 вх: PNP.
  • DI-32LV – 32 вх: PNP.
  • DO-16TS – 16 вых: PNP, 500 мА.
  • DO-16TP – 16 вых: PNP, 2 А.
  • DO-32TS – 32 вых: PNP, 500 мА.
  • DO-04RL – 4 выхода реле 2 А.
  • DO-04TX – 4 выхода, транзистор 6 А.
  • DO-08RL – 8 выхода реле 2 А.


По специальному заказу возможно изготовление модулей IO-CB с расширенным температурным диапазоном эксплуатации: от -20 до +70 С.
