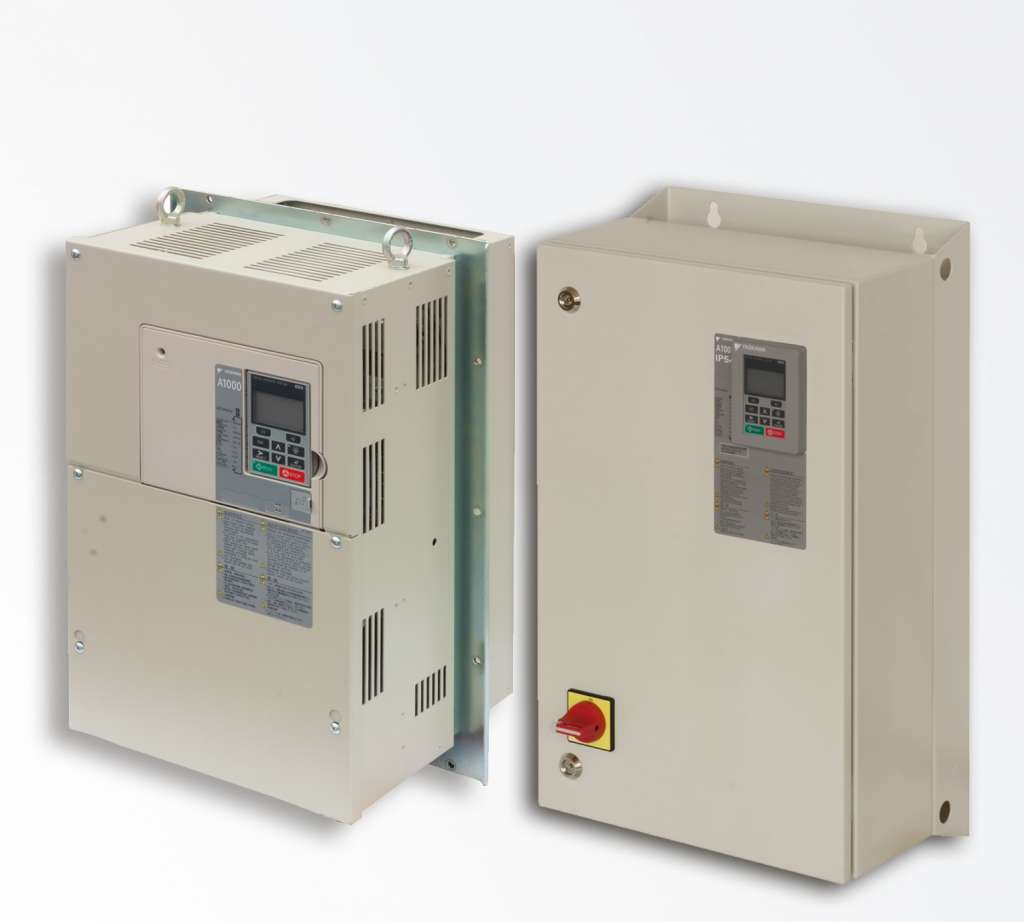

Исполнение в корпусе с защитой IP54 позволяют использовать весь потенциал преобразователей частоты YASKAWA A1000 доступными для использования во влажных, грязных, пыльных условиях окружающей среды и системах с использованием распределенных приводов за счет возможностей плат расширения серии, встроенной функций ПЛК и безопасного отключения Safe Torque Off (STO). Предлагается два варианта исполнения защиты IP54:

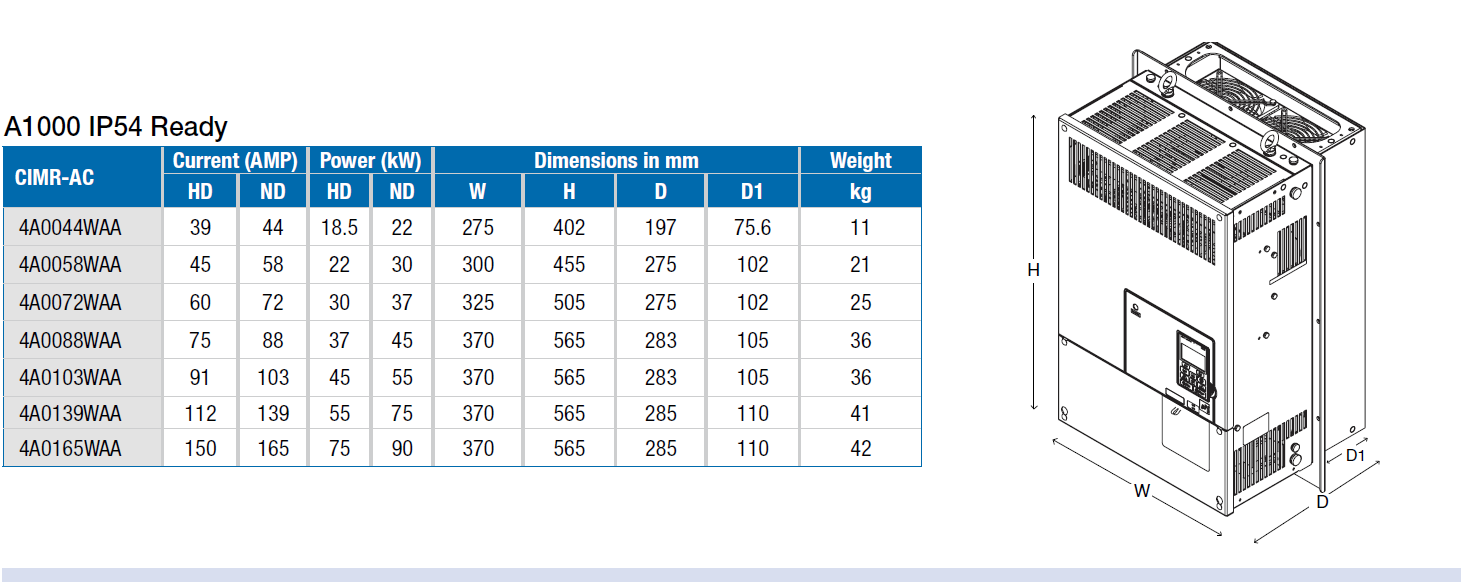

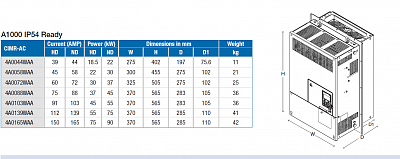

A1000 IP54 Ready версия с выносным радиатором охлаждения силовых модулей ПЧ, по периметру стыка ПЧ и радиатора установлен фланец для герметизации шкафа. Такое решение обеспечивает легкую установку одного или нескольких приводов в шкаф, при этом расположение теплоотвода на задней части щита позволяет существенно сократить требования к охлаждению щита и, соответственно, уменьшить его размеры. Использование приводов подобного исполнения позволяет собирать небольшие шкафы без систем активного охлаждения или вентиляции для нужд пищевой, фармацевтической промышленности, горно-обогатительных комбинатов и производств строительных материалов.

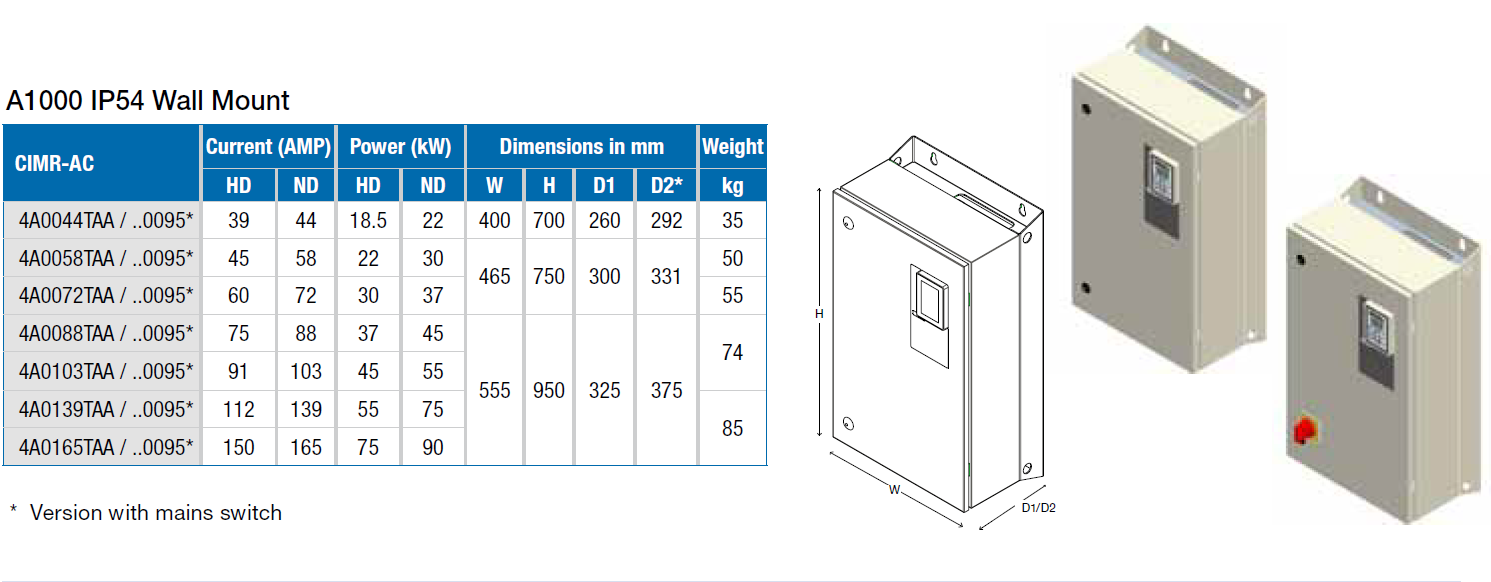

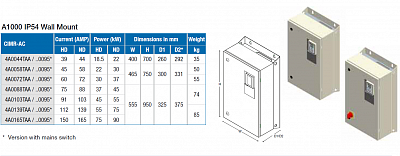

ПЧ A1000 IP54 Wall предназначены для оперативного настенного монтажа и использования в системах распределенного привода. ПЧ данного типа на заводе оснащаются:
выключателем сетевого питания с замком;
встроенным фильтром ЭМС по умолчанию EN 61800-3 класс C1 или, по запросу, для сетей IT;
ЖК-дисплей с 11 языками, включая русский, защищается прозрачной защитной мембраной;
при заказе ПЧ так же можно оснастить дополнительными сетевыми платами, платами датчиков обратной связи и дополнительных входов.
Данное решение позволяет обойтись конечным заказчикам без промежуточных сборочных компаний, а интеграторам существенно сократить сроки выполнения работ.
Диапазон мощностей доступных для заказа в исполнении IP54: от 18,5 до 90 кВт с напряжением питания 400В~.
Программное обеспечение DriveWizard Plus для настройки и диагностики частотных преобразователей Yaskawa.
На данной странице так же размещена следующая документация на серию A1000: каталог моделей ПЧ и опций, инструкция по быстрому запуску. В случае необходимости вы можете обратиться к нам за технической поддержкой и обслуживанием продукции YASKAWA, как к авторизованному партнеру (дистрибьютору) и ремонтному центру на территории России.
|
Заказной код YASKAWA |
Входное питание ПЧ |
Режим нормальной мощности ND (120% перегрузки) |
Тяжелый режим работы HD (150% перегрузки) |
Исполнение\опции |
||
|
CIMR-AC4A0044WAA |
3 фазы 400 В~ |
44 А |
22 кВт |
39 А |
18,5 кВт |
IP54 Ready |
|
CIMR-AC4A0058WAA |
58 А |
30 кВт |
45 А |
22 кВт |
IP54 Ready |
|
|
CIMR-AC4A0072WAA |
72 А |
37 кВт |
60 А |
30 кВт |
IP54 Ready |
|
|
CIMR-AC4A0088WAA |
88 А |
45 кВт |
75 А |
37 кВт |
IP54 Ready |
|
|
CIMR-AC4A0103WAA |
103 А |
55 кВт |
91 А |
45 кВт |
IP54 Ready |
|
|
CIMR-AC4A0139WAA |
139 А |
75 кВт |
112 А |
55 кВт |
IP54 Ready |
|
|
CIMR-AC4A0165WAA |
165 А |
90 кВт |
150 А |
75 кВт |
IP54 Ready |
|
|
CIMR-AC4A0044TAA |
44 А |
22 кВт |
39 А |
18,5 кВт |
IP54 крепление на стену |
|
|
CIMR-AC4A0044TAA-0095 |
44 А |
22 кВт |
39 А |
18,5 кВт |
IP54 крепление на стену\ выключатель |
|
|
CIMR-AC4A0058TAA |
58 А |
30 кВт |
45 А |
22 кВт |
IP54 крепление на стену |
|
|
CIMR-AC4A0058TAA-0095 |
58 А |
30 кВт |
45 А |
22 кВт |
IP54 крепление на стену\ выключатель |
|
|
CIMR-AC4A0072TAA |
72 А |
37 кВт |
60 А |
30 кВт |
IP54 крепление на стену |
|
|
CIMR-AC4A0072TAA-0095 |
72 А |
37 кВт |
60 А |
30 кВт |
IP54 крепление на стену\ выключатель |
|
|
CIMR-AC4A0088TAA |
88 А |
45 кВт |
75 А |
37 кВт |
IP54 крепление на стену |
|
|
CIMR-AC4A0088TAA-0095 |
88 А |
45 кВт |
75 А |
37 кВт |
IP54 крепление на стену\ выключатель |
|
|
CIMR-AC4A0103TAA |
103 А |
55 кВт |
91 А |
45 кВт |
IP54 крепление на стену |
|
|
CIMR-AC4A0103TAA-0095 |
103 А |
55 кВт |
91 А |
45 кВт |
IP54 крепление на стену\ выключатель |
|
|
CIMR-AC4A0139TAA |
139 А |
75 кВт |
112 А |
55 кВт |
IP54 крепление на стену |
|
|
CIMR-AC4A0139TAA-0095 |
139 А |
75 кВт |
112 А |
55 кВт |
IP54 крепление на стену\ выключатель |
|
|
CIMR-AC4A0165TAA |
165 А |
90 кВт |
150 А |
75 кВт |
IP54 крепление на стену |
|
|
CIMR-AC4A0165TAA-0095 |
165 А |
90 кВт |
150 А |
75 кВт |
IP54 крепление на стену\ выключатель |
|
